羧甲基纤维素（CMC）

羧甲基纤维素钠(CMC)

我们企业生产的羧甲基纤维素是以高度纯净的棉纤维为原料，采用德国技术经一系列化学加工而制得的阴离子型线性高分子纤维素。分子量242.26n取代度（DS）≥0.45，无毒、无臭、无味。

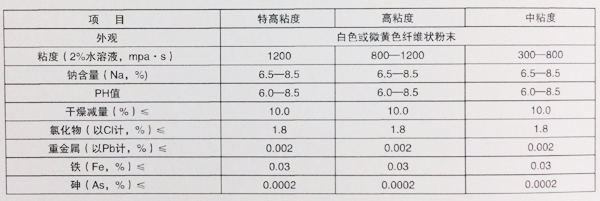

CMC-Na的质量指标（GB-1904-89）







　　羧甲基纤维素钠（CMC）属阴离子型纤维素醚类，外观为白色或微黄色絮状纤维粉末或白色粉末，无臭无味，无毒；易溶于冷水或热水，形成具有一定粘度的透明溶液。溶液为中性或微碱性，不溶于乙醇、乙醚、异丙醇、丙酮等有机溶剂，可溶于含水60%的乙醇或丙酮溶液。有吸湿性，对光热稳定，粘度随温度升高而降低，溶液在PH值2～10稳定，PH低于2，有固体析出，PH值高于10粘度降低。变色温度227℃，炭化温度252℃，2%水溶液表面张力71mn/n。


　　CMC可作为粘合剂 、增稠剂、悬浮剂、乳化剂、分散剂、稳定剂、上浆剂等。









　　1、 用于陶瓷工业中可做毛坯的胶粘剂、可塑剂、可增加胚料粘结力，使胚体易于成型，抗折强度成倍提高，有效降低胚体破损率；还可使胚料中水价均匀蒸发，防止干燥开裂。添加到釉浆中作为稳定剂和粘结剂。釉药的悬浮剂、固色剂等。



　　2、 用于石油、天然气的钻探、掘井等工程

　　①含CMC的泥浆能使井壁形成薄而坚，渗透性低的滤饼，使失水量降低。

　　②在泥浆中加入CMC后，能使钻机得到低的初切力，使泥浆易于放出裹在里面的气体，同时把碎物很快弃于泥坑中。

　　③钻井泥浆和其它悬浮分散体一样，具有一定的存在期，加入CMC后能使它稳定而延长存在期。

　　④含有CMC的泥浆，很少受霉菌影响，因此，毋须维持很高的PH值，也不必使用防腐剂。

　　⑤含CMC作钻井泥浆洗井液处理剂，可抗各种可溶性盐类的污染。

　　⑥含CMC的泥浆，稳定性良好，即使温度在150℃以上仍能降低失水。

　　高粘度、高取代度的CMC适用于密度较小的泥浆，低粘度高取代度的CMC适用于密度大的泥浆。选用CMC应根据泥浆种类及地区、井深等不同条件来决定。



　　3、在821腻子当中作为保水剂增稠剂提高涂沫性和延长可操作时间（配伍禁忌不能与灰钙白水泥一起使用）。


　　4、 用于纺织、印染工业 纺织行业将CMC作为上浆剂，用于棉、丝毛、化学纤维、混纺等强物的轻纱上浆。


　　5、 用于造纸工业 CMC在造纸工业中可作纸面平滑剂、施胶剂。在纸浆中加入0.1%～0.3%的CMC能使纸张增强抗张力40%～50%，抗压破裂度增加50%，揉性增大4～5倍。


　　6、 CMC加入合成洗涤剂中可作为污垢吸附剂；日用化学如牙膏工业CMC的甘油水溶液用作牙膏的胶基；医药工业用作增稠剂和乳化剂；CMC水溶液增粘后用作浮游选矿等。



　　7、 用于建筑，提高保水性和强度。





溶解方法：


　　将CMC直接与水混合，配制成糊状胶液后，备用。在配置CMC糊胶时，先在带有搅拌装置的配料缸内加入一定量的干净的水，在开启搅拌装置的情况下，将CMC缓慢均匀地撒到配料缸内，不停搅拌，使CMC和水完全融合、CMC能够充分溶化。在溶化CMC时，之所以要均匀撒放、并不断搅拌，目的是“为了防止CMC与水相遇时，发生结团、结块、降低CMC溶解量的问题”，并提高CMC的溶解速度。搅拌的时间和CMC完全溶化的时间并不一致，是两个概念，一般来说，搅拌的时间要比CMC完全溶化所需的时间短得多，二者所需的时间视具体情况而定。



　　确定搅拌时间的依据是：当CMC在水中均匀分散、没有明显的大的团块状物体存在时，便可以停止搅拌，让CMC和水在静置的状态下相互渗透、相互融合。



　　确定CMC完全溶化所需时间的依据有这样几方面：

　　（1）CMC和水完全粘合、二者之间不存在固－液分离现象；

　　（2）混合糊胶呈均匀一致的状态，表面平整光滑；

　　（3）混合糊胶色泽接近无色透明，糊胶中没有颗粒状物体。从CMC被投入到配料缸中与水混合开始，到CMC完全溶解，所需的时间在10～20小时之间。
